PEM-1511大型實驗電磁鐵
作者:admin 時間：2019-01-22 12:18

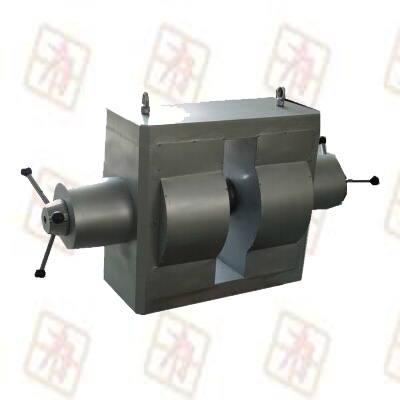

PEM-1511大型實驗電磁鐵
1、概述
用途：電磁鐵/電磁場發生器主要用于磁滯現象研究，磁化系數測量，霍爾效應研究，磁光實驗，磁場退火，核磁共振，電子順磁共振，生物學研究，磁性測量, 磁性材料取向等。
1.1、PEM-1511H電磁鐵/電磁場發生器是雙軛水冷式H形結構電磁鐵磁場，具有視野開闊，外形美觀，結構可靠，電磁效率高，磁場強度高、磁場強度大小調節方便的特點。
1.2、PEM-1511H電磁鐵/電磁場的工作氣隙調節輕便靈活，極帽處設有螺紋裝卸方便，極面直徑最大φ150（出廠φ130mm），工作氣隙最大為110mm。
1.3、采用專利結構設計，電磁鐵磁場工作時，不需氣隙極頭鎖緊裝置。
1.4、PEM-1511H電磁鐵/電磁場可用于磁參數測量，也可用于鐵氧體磁性產品的充磁。
2.技術參數
2.1極柱直徑：φ150mm
2.2極面直徑：φ130mm
2.3工作氣隙：0∽110mm（連續可調）
2.4最高磁場： > 2T
2.5磁場強度： >1.3T(氣隙為40mm)
2.6冷卻方式: 水冷
3 磁場技術指標
|
電 流 |
氣隙距離 |
||||||||
|
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
110mm |
|
|
磁場mT |
|||||||||
|
1A |
87 |
63 |
48 |
42 |
39 |
31 |
27 |
24 |
22 |
|
3A |
250 |
184 |
148 |
126 |
105 |
92 |
78 |
71 |
64 |
|
6A |
498 |
370 |
296 |
248 |
210 |
177 |
158 |
142 |
126 |
|
9A |
735 |
552 |
438 |
375 |
312 |
268 |
240 |
215 |
192 |
|
12A |
940 |
722 |
584 |
482 |
412 |
360 |
318 |
282 |
253 |
|
15A |
1132 |
885 |
720 |
596 |
510 |
445 |
395 |
350 |
316 |
|
18A |
1238 |
1011 |
843 |
713 |
608 |
533 |
470 |
417 |
378 |
|
21A |
1322 |
1109 |
940 |
806 |
698 |
613 |
545 |
488 |
438 |
|
24A |
1380 |
1175 |
1013 |
882 |
777 |
688 |
615 |
550 |
497 |
|
27A |
1416 |
1220 |
1066 |
941 |
833 |
745 |
670 |
605 |
550 |
|
30A |
1445 |
1260 |
1108 |
986 |
880 |
790 |
720 |
653 |
595 |
|
33A |
1472 |
1290 |
1142 |
1022 |
920 |
834 |
760 |
694 |
635 |
|
36A |
1490 |
1316 |
1170 |
1052 |
952 |
870 |
795 |
730 |
670 |
|
39A |
1510 |
1338 |
1196 |
1080 |
980 |
896 |
823 |
760 |
699 |
