PEM-30U型電磁鐵
作者:admin 時間：2019-01-22 12:23

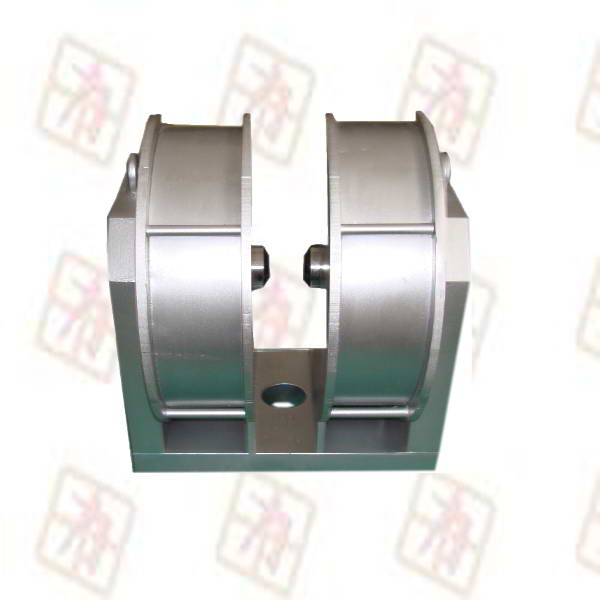

PEM-30U型電磁鐵
1、概述
用途：力田公司電磁鐵/電磁場發生器主要用于磁滯現象研究，磁化系數測量，霍爾效應研究，磁光實驗，磁場退火，核磁共振，電子順磁共振，生物學研究，磁性測量, 磁性材料取向等
PEM-30小型電磁鐵/電磁場發生器采用單軛U形結構，具有視野開闊，外形美觀，結構小巧可靠，磁場強度高、磁場強度、工作氣隙調節方便的特點。
PEM-30小型電磁鐵/電磁場發生器的磁場工作氣隙調節輕便靈活，極頭裝卸方便，工作氣隙可訂制，外型小巧，重量幾十公斤，適合于對重量和體積要求較嚴格，磁場較高的實驗測試場合.
2、主要技術指標
磁場方向：水平方向
冷卻方式：自然風冷
極面直徑：40毫米
工作氣隙：0-30（可訂制）
磁感強度：0.7T（20毫米氣隙時）
最高磁場：2.0T(氣隙5毫米時）
工作電流：0-10A
剩 磁：5mT(氣隙10毫米）
尺 寸：220mmX360mmX460
重 量：60公斤
3、磁場參數表（僅供參考）
|
電 流
|
氣隙距離平極頭 |
|||||
|
30mm |
25mm |
20mm |
15mm |
10mm |
5mm |
|
|
磁場(mT) |
||||||
|
1A |
87.5 |
104.5 |
127 |
176 |
250 |
470 |
|
2A |
162 |
196 |
250 |
320 |
494 |
830 |
|
3A |
237 |
287 |
352 |
474 |
685 |
1100 |
|
4A |
311 |
374 |
462 |
598 |
835 |
1260 |
|
5A |
379 |
457 |
550 |
706 |
950 |
1368 |
|
6A |
439 |
520 |
630 |
790 |
1046 |
1448 |
|
7A |
494 |
588 |
701 |
863 |
1120 |
1510 |
|
8A |
545 |
630 |
755 |
924 |
1175 |
1560 |
|
9A |
590 |
685 |
807 |
978 |
1230 |
1600 |
|
10A |
629 |
716 |
851 |
1024 |
1280 |
1632 |
|
剩磁 |
≤5mT |
|||||
|
極面 |
平極頭 |
|||||
|
電感 |
85 mH |
|||||
|
電阻 |
≤ 6 Ω |
|||||
