PEM-5005YC永磁磁場發生器裝置

1、概述

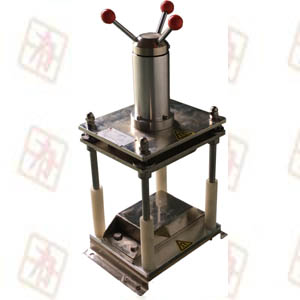

PEM-5005YC磁場發生器裝置，是由磁體磁場磁極、磁場調節機構、工作氣隙指示刻度、磁屏蔽罩等組成。運用了磁路優化設計和磁短路技術，實現了裝置的漏磁較小、移動方便。

PEM-5005YC磁場發生器裝置的磁極面是由大塊稀土永磁體整體加工而成，采用下磁體磁極面位置固定、上磁體磁極面可調節移動、實現改變磁場的大小和磁面面之間工作氣隙的可調。磁場調節機構主要采用四柱、導向軸承、調節手柄等組成。

PEM-5005YC磁場發生器裝置具有磁極面面積大，工作氣隙大，工作氣隙可調、氣隙可見的優點、調節靈活的優點。

2、主要技術指標

磁極面氣隙調節范圍：50mm-160mm

中心磁場大?。?90-500 mT

磁極面大小  ：150mm×110mm
