PEM-1840磁場取向熱處理電磁鐵

1、概述

1.1、PEM-1840磁場取向熱處理電磁鐵采用單扼臥式結構設計，視野開闊、外形美觀，勵磁線包系統采用水箱式冷卻系統結構、冷卻水接頭采用耐用可靠的寶塔嘴接頭和快速接頭，連接快捷方便可靠，進水量大、冷卻效果強，磁場穩定、連續工作時間長。

磁路優化設計、漏磁小、電磁效率高，磁路磁軛工作點設定適當、有很高的磁化飽和空間、增大了磁場的試驗測試范圍、提高了電磁鐵的使用范圍和使用效率。

磁場電磁鐵具有：結構牢固可靠、磁場空間大，磁場強度高、磁場強度穩定、水冷接口快捷可靠、功率消耗較低等優點。

1.2、磁場工作氣隙為400毫米，固定不可調節。

1.3、極面面積：180mm×180mm。

1.4、電磁鐵機械結構和水冷系統采用力田公司的專利技術，磁場電磁鐵工作結構不會變形，磁場工作時有高的穩定性和重復性。

1.5、磁場電磁鐵既可用于磁場取向、磁場熱處理、又可在固定磁場空間內對物質材料進行物質磁效應實驗等。

2、技術參數

2.1  磁場結構：單軛臥式水冷結構

2.2  極面尺寸：180mm×180mm

2.3  工作氣隙：400mm

2.4  冷卻方式：水箱式水冷

2.5  磁場強度：≥600高斯

2.6  工作電流：≤25A

2.7  消耗功率：< 3kw

2.8  磁場方向：水平方向

2.9  冷卻水連接方式：快速接頭

2.10 物理尺寸：960MM*470MM*520MM

2.11 重  量  ：300kg（具體以實物為準）

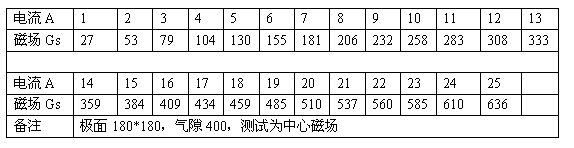

3.0  磁場參數：
