PEM-6007型旋轉磁場電磁鐵
作者:admin 時間：2019-01-22 09:54

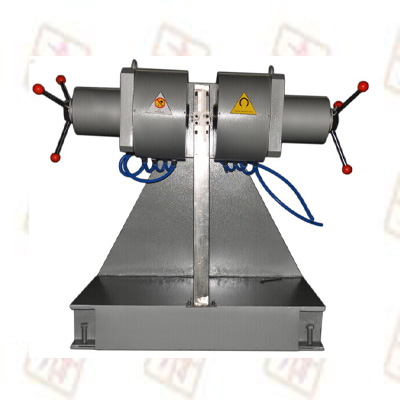

PEM-6007型旋轉電磁鐵/電磁場發生器
1、 概述
1.1、PEM-6007型旋轉電磁鐵/電磁場發生器運用電磁感應原理，采用單軛水冷式結構，具有樣式美觀、性能可靠的優點。
1.2、PEM-6007型旋轉電磁鐵/電磁場發生器的工作氣隙調節輕便靈活，極頭與極柱采用分體螺紋連接結構，便于極頭更換，電磁效率高，極面直徑最大為φ120mm，標配φ90mm ，工作氣隙最大為100mm。
1.3、PEM-6007型旋轉電磁鐵/電磁場發生器的工作氣隙結構采用新型結構設計，極頭不需鎖緊，氣隙不改變，氣隙調整手柄可定位，保證測量使用的重復性。電磁鐵/電磁場兼有立式和臥式結構電磁鐵磁場裝置的兩種結構的特點，具有視野開闊，外形美觀，結構可靠，磁場強度高、磁場強度大小調節方便的優點。
1.4、PEM-6007型旋轉電磁鐵/電磁場發生器配有能夠方便水平和垂直方向調節放置的金屬支架、支架設計合理，達到穩固支撐電磁鐵的作用。電磁鐵電磁場系統配有調節氣隙的刻度盤，調節角度的角度盤，可調節高度的樣品支架，使電磁場方向可以與重力場方向平行、垂直或其他角度。
1.5、PEM-6007型旋轉電磁鐵/電磁場發生器可用于磁滯現象研究，磁化系數測量，霍爾效應研究，磁光實驗，磁場退火，核磁共振，電子順磁共振，生物學研究，磁性測量, 磁性材料取向，也可在小氣隙時用于鐵氧體產品充磁與磁性產品磁化實驗等。
2、 技術參數
2.1、極面直徑 ：φ90mm
2.2、工作氣隙 ：0～100mm連續可調
2.3、磁場強度 ：H≥0.8T，工作氣隙50mm時
2.4、最大磁場 ：H＞2T， 工作氣隙10mm時
2.5、剩 磁 ：H≤12mT，氣隙10mm時
2.6、工作電流 ：DC 0～15A
2.7、線包絕緣 ：＞10MΩ
2.8、外形尺寸 ：1600mm×1250mm×1300mm
2.9、直流電阻 : 8Ω
2.10、包裝尺寸：1700 mm×1300 mm×1400 mm
2.11、重 量：約750kg
3.0、磁場參考表：
|
電 流 |
工作氣隙 |
|||||||||
|
10mm |
20mm |
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
|
|
磁場（mT） |
||||||||||
|
1A |
355 |
166 |
113 |
86 |
70 |
56 |
49 |
43 |
37 |
33 |
|
2A |
725 |
333 |
225 |
170 |
137 |
113 |
95 |
84 |
74 |
65 |
|
3A |
1040 |
497 |
339 |
256 |
205 |
172 |
144 |
126 |
110 |
97 |
|
4A |
1370 |
665 |
456 |
343 |
271 |
226 |
192 |
168 |
149 |
130 |
|
5A |
1663 |
820 |
558 |
425 |
340 |
281 |
239 |
209 |
186 |
161 |
|
6A |
1833 |
981 |
666 |
508 |
405 |
336 |
285 |
251 |
221 |
194 |
|
7A |
1952 |
1120 |
776 |
595 |
670 |
394 |
331 |
293 |
260 |
226 |
|
8A |
>2000 |
1237 |
874 |
673 |
537 |
447 |
378 |
333 |
295 |
258 |
|
9A |
|
1337 |
964 |
750 |
604 |
503 |
425 |
375 |
330 |
288 |
|
10A |
|
1418 |
1037 |
819 |
662 |
554 |
472 |
412 |
364 |
320 |
|
11A |
|
1492 |
1101 |
876 |
715 |
603 |
514 |
453 |
400 |
351 |
|
12A |
|
1541 |
1157 |
928 |
764 |
650 |
553 |
489 |
433 |
380 |
|
13A |
|
1596 |
1207 |
974 |
806 |
687 |
589 |
522 |
464 |
410 |
|
14A |
|
1647 |
1257 |
1016 |
845 |
723 |
623 |
553 |
493 |
435 |
|
15A |
|
1681 |
1295 |
1058 |
880 |
755 |
653 |
581 |
520 |
460 |
